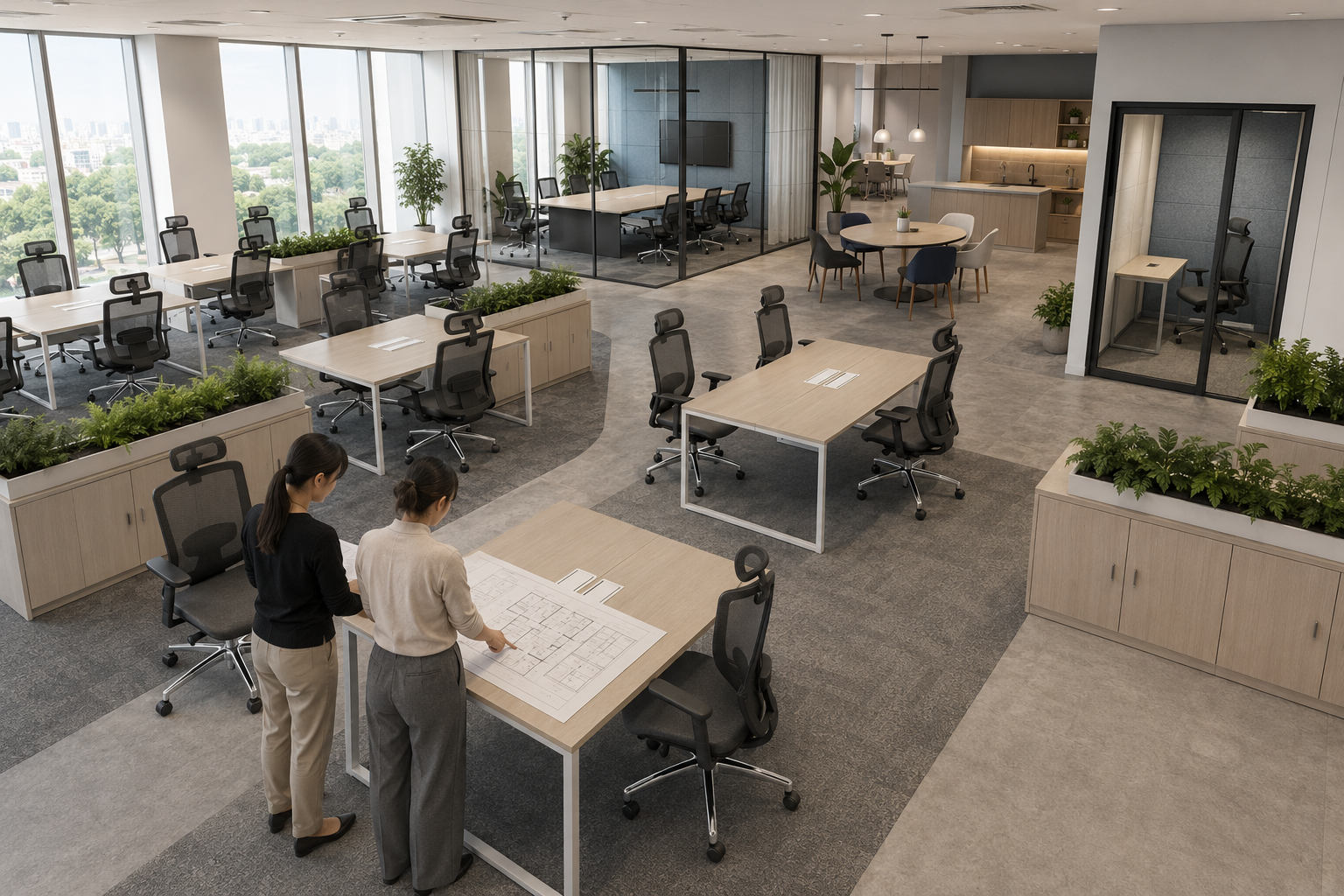

Sơ Đồ Bố Trí Văn Phòng Làm Việc: Từ Bản Vẽ Đến Không Gian Thực Tế

5 Loại Sơ Đồ Bố Trí Văn Phòng Và Khi Nào Dùng Từng Loại

Không phải tất cả sơ đồ bố trí văn phòng làm việc đều như nhau. Tùy giai đoạn dự án và mục đích sử dụng, cần các loại sơ đồ khác nhau với mức độ chi tiết khác nhau:

Loại 1: Sơ đồ phân vùng chức năng (Zoning Plan)

Đây là sơ đồ sơ bộ nhất – thường là bản vẽ mặt bằng đơn giản với các khu vực được tô màu và gán nhãn chức năng (khu làm việc, phòng họp, khu tiếp khách, pantry, khu hỗ trợ...). Không hiển thị vị trí từng chiếc bàn hay ghế cụ thể, chỉ thể hiện phân bổ diện tích theo chức năng và tỷ lệ giữa các khu vực.

Dùng khi nào: Đầu dự án để thống nhất về phân bổ không gian tổng thể trước khi đi vào chi tiết; khi trình bày phương án với ban lãnh đạo để lấy phê duyệt ngân sách tổng thể; khi so sánh nhiều phương án bố trí khác nhau. Sơ đồ phân vùng thường được vẽ ở tỷ lệ 1:100 hoặc 1:200.

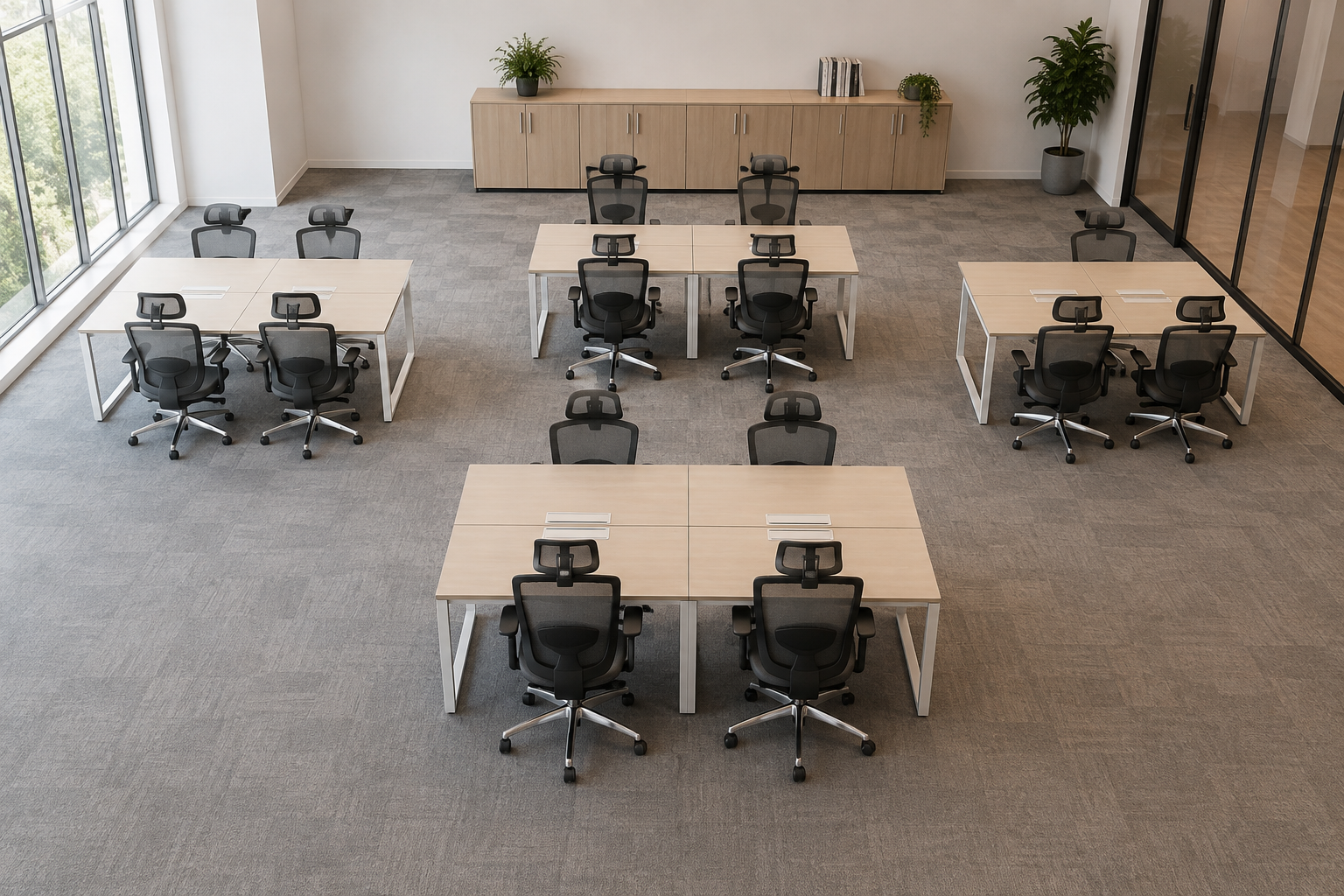

Loại 2: Sơ đồ bố trí nội thất (Furniture Layout Plan)

Đây là loại sơ đồ bố trí văn phòng làm việc phổ biến nhất và chi tiết nhất – thể hiện chính xác vị trí của mọi món nội thất (bàn làm việc, ghế, tủ, sofa, cây xanh...) với kích thước đúng tỷ lệ. Đây là sơ đồ làm cơ sở để đặt mua nội thất, lên danh sách vật tư và hướng dẫn lắp đặt.

Thông tin cần có trong sơ đồ bố trí nội thất đầy đủ: kích thước từng món nội thất (chiều dài × chiều rộng); khoảng cách giữa các món đồ và với tường; hướng của mặt bàn làm việc (ai ngồi nhìn hướng nào); vị trí các ổ điện và điểm mạng tương ứng; chú thích loại nội thất và số lượng. Tỷ lệ chuẩn: 1:50 cho phòng đơn, 1:100 cho mặt bằng toàn sàn.

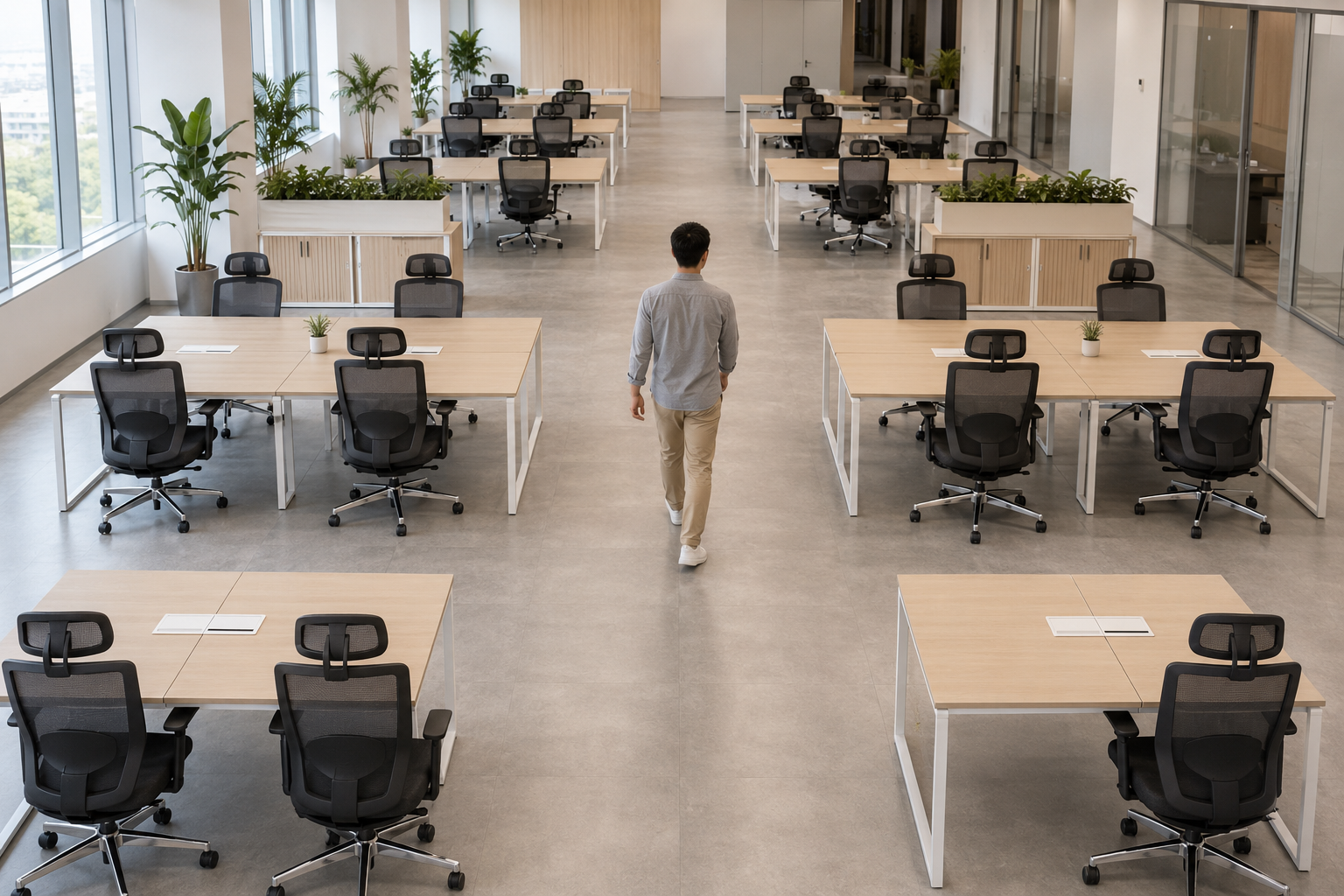

Loại 3: Sơ đồ luồng di chuyển (Circulation Diagram)

Sơ đồ này không hiển thị nội thất mà hiển thị các luồng di chuyển người trong văn phòng bằng mũi tên và đường dẫn. Phân biệt luồng chính (primary circulation – hành lang chính mọi người đi lại hàng ngày) và luồng phụ (secondary circulation – lối đi giữa các cụm bàn). Thường được vẽ đè lên sơ đồ nội thất để kiểm tra xem bố trí có gây tắc nghẽn luồng di chuyển không.

Dùng khi nào: Kiểm tra xem tất cả lối đi đạt tiêu chuẩn (≥90cm cho lối phụ, ≥120cm cho lối chính); xác định vị trí đặt máy in và tủ tài liệu chung tại điểm giao tự nhiên; kiểm tra khoảng cách từ mọi chỗ ngồi đến phòng họp và nhà vệ sinh. Tiêu chuẩn an toàn: đường thoát hiểm phải rộng tối thiểu 120cm và không bị cản trở.

Loại 4: Sơ đồ phân vùng âm thanh (Acoustic Zoning Diagram)

Sơ đồ này tô màu các khu vực theo cấp độ âm thanh cho phép: xanh dương (yên tĩnh, <45 dB), xanh lá (bình thường, 45–60 dB), đỏ cam (sôi động, 60–70 dB). Giúp nhận diện xem có khu vực sôi động nào đặt cạnh khu yên tĩnh không, phòng họp có cách âm đủ không, và khu sales gọi điện nhiều có ảnh hưởng đến developer ngồi kề bên không.

Đây là loại sơ đồ thường bị bỏ qua trong quá trình thiết kế nhưng lại là công cụ quan trọng để phát hiện sớm các vấn đề acoustic sẽ ảnh hưởng đến năng suất sau khi văn phòng đi vào hoạt động.

Loại 5: Sơ đồ hạ tầng kỹ thuật (Technical Services Plan)

Sơ đồ này thể hiện vị trí các điểm điện, điểm mạng LAN, đầu ra điều hòa, đèn chiếu sáng và thiết bị PCCC (đầu phun nước, đầu báo khói, bình chữa cháy). Đây là sơ đồ làm việc giữa nhà thiết kế nội thất và nhà thầu thi công điện – nước – điều hòa. Bố trí nội thất phải được tham chiếu với sơ đồ hạ tầng để đảm bảo mỗi chỗ ngồi có ổ điện đủ gần, mỗi phòng họp có kết nối mạng, và không có nội thất che khuất đầu phun nước PCCC.

Cách Đọc Sơ Đồ Bố Trí Văn Phòng Làm Việc

Khi nhận bản vẽ từ đơn vị tư vấn hoặc nhà thầu, đây là cách đọc có hệ thống để đánh giá chính xác phương án được đề xuất:

Bước 1: Xác định tỷ lệ và định hướng

Tỷ lệ bản vẽ (scale) cho biết 1cm trên giấy tương đương bao nhiêu cm trong thực tế: tỷ lệ 1:50 nghĩa là 1cm trên bản vẽ = 50cm thực tế; 1:100 nghĩa là 1cm = 100cm (1m). Hầu hết sơ đồ bố trí văn phòng chi tiết dùng tỷ lệ 1:50. Định hướng (North arrow hoặc mũi tên hướng Bắc) cho biết hướng nhà – quan trọng để đánh giá ánh sáng tự nhiên vào từng khu vực. Thanh tỷ lệ (scale bar) trong sơ đồ cho phép đo khoảng cách thực tế bằng thước mà không cần tính toán.

Bước 2: Xác định các ký hiệu và chú thích

Sơ đồ bố trí văn phòng chuyên nghiệp sử dụng ký hiệu chuẩn: hình chữ nhật (bàn làm việc), hình vuông hoặc tròn (ghế), hình chữ nhật nhỏ (ghế trong phòng họp), vạch gạch chéo (tủ và kệ), đường nét gạch đứt (vách ngăn di động). Bảng chú thích (legend) thường nằm ở góc dưới phải của bản vẽ, giải thích ý nghĩa của từng ký hiệu và màu sắc. Nếu sơ đồ không có bảng chú thích, hãy yêu cầu đơn vị tư vấn bổ sung – đây là yếu tố bắt buộc của bản vẽ chuyên nghiệp.

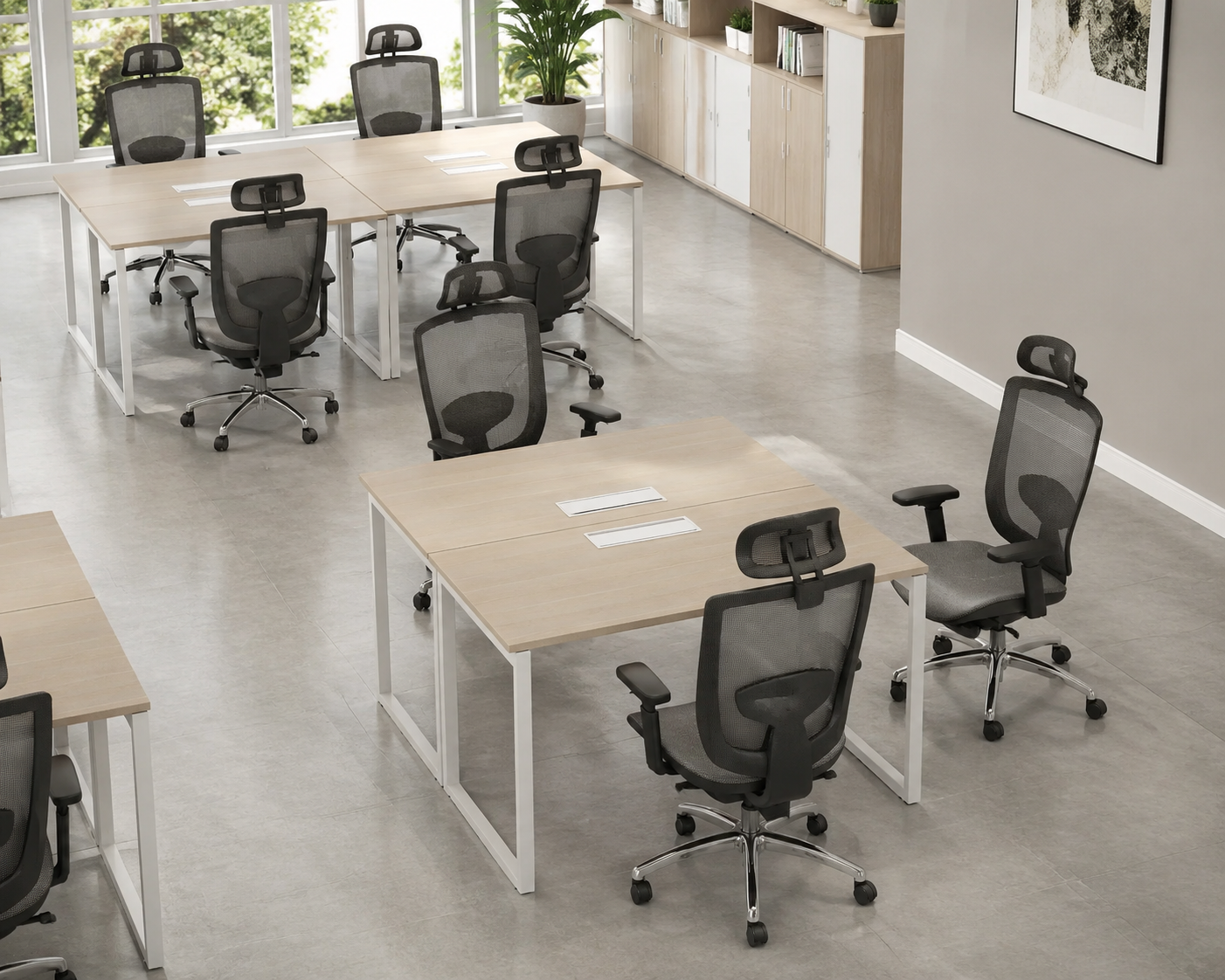

Bước 3: Kiểm tra khoảng cách và lối đi

Dùng thanh tỷ lệ hoặc thước để đo các khoảng cách quan trọng trên bản vẽ: lối đi chính (phải ≥120cm); khoảng cách giữa các hàng bàn (phải ≥80cm giữa mép bàn này và lưng ghế người ngồi bàn kia khi đẩy ghế ra); khoảng cách từ bàn đến tường (tối thiểu 60cm để mở ngăn kéo thoải mái); khoảng cách trước phòng họp cần mở cánh (phải ≥50cm + chiều rộng cánh cửa).

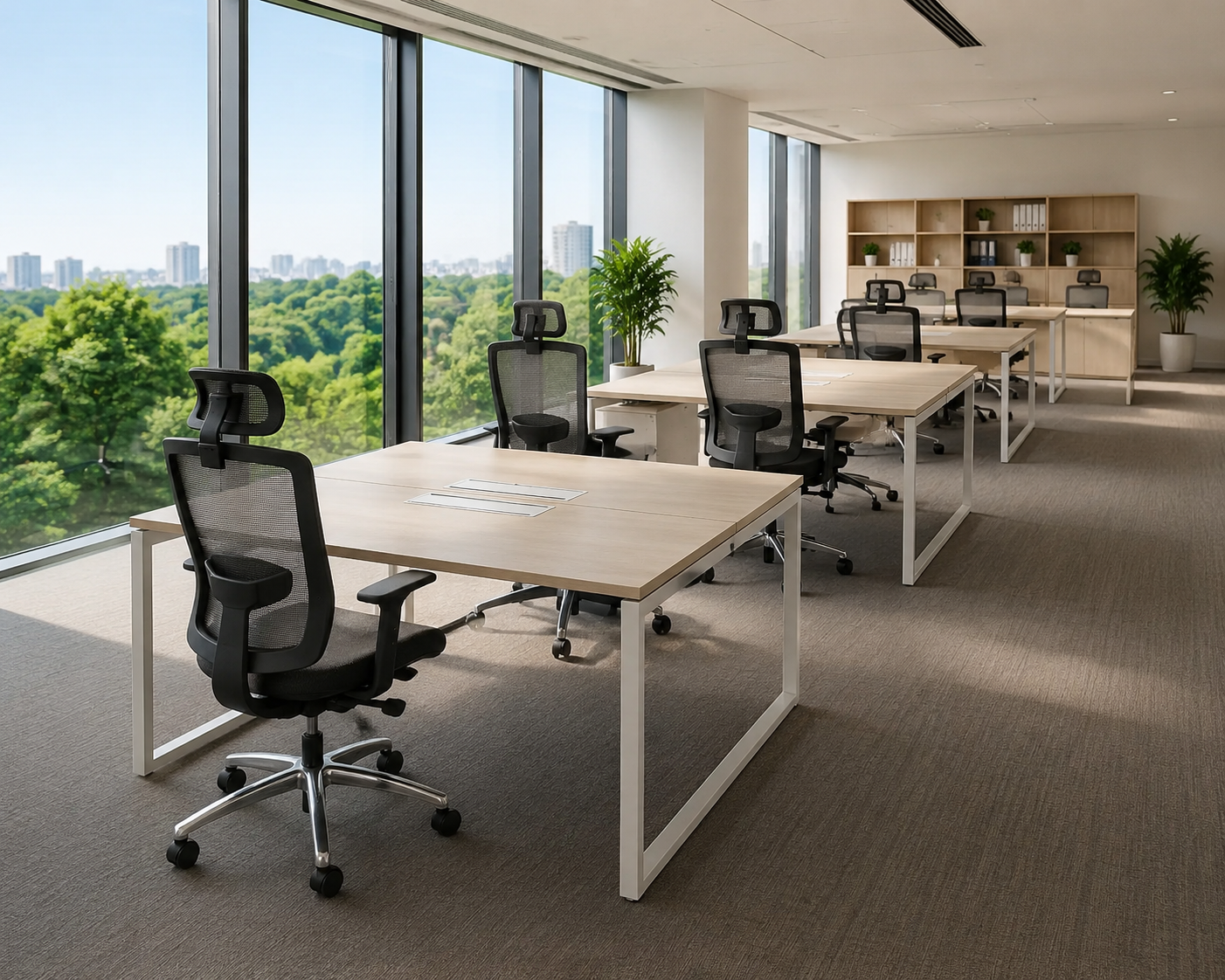

Bước 4: Đánh giá ánh sáng tự nhiên và tầm nhìn

Xác định vị trí các cửa sổ trên sơ đồ và đánh giá: khu vực nào có ánh sáng tự nhiên tốt nhất (ưu tiên cho bàn làm việc chính); bàn nào đặt vuông góc với cửa sổ (ánh sáng chiếu thẳng vào mặt người ngồi – không tốt); bàn nào đặt lưng vào cửa sổ (tạo bóng trên mặt bàn – cần kiểm tra); và khu nào hoàn toàn không có ánh sáng tự nhiên (cần bổ sung chiếu sáng nhân tạo đủ chuẩn).

Bước 5: Mô phỏng một ngày làm việc thực tế

Đây là bước quan trọng nhất và thường bị bỏ qua: đặt mình vào vị trí một nhân viên và "đi bộ" qua sơ đồ theo một ngày làm việc điển hình. Sáng đến: tìm chỗ để xe, đi thang máy, vào sảnh tiếp tân, đến chỗ ngồi. Trong ngày: đi lấy tài liệu ở kệ chung, đến phòng họp, lấy nước ở pantry, đến nhà vệ sinh. Cuối ngày: in tài liệu, lấy đồ cá nhân, ra về. Mỗi bước di chuyển này có thuận tiện không? Có điểm nào gây tắc nghẽn hoặc đi vòng không cần thiết không?

6 Mẫu Sơ Đồ Bố Trí Văn Phòng Phổ Biến

The City tổng hợp 6 mẫu sơ đồ bố trí văn phòng làm việc được áp dụng phổ biến nhất tại Việt Nam, với đặc điểm và trường hợp sử dụng phù hợp của từng mẫu:

Mẫu 1: Layout hàng dọc (Linear layout)

Đặc điểm sơ đồ: bàn xếp thành các hàng song song theo chiều dài hoặc chiều rộng phòng, hành lang đi lại chạy giữa các hàng hoặc dọc tường. Trên sơ đồ nhìn như lưới cờ vua đều đặn. Ưu điểm: dễ thiết kế, tối đa hóa số chỗ ngồi, đơn giản cho hệ thống điện và mạng. Nhược điểm: đơn điệu về thị giác, thiếu cảm giác nhóm, âm thanh lan rộng dễ. Phù hợp: văn phòng call center, trung tâm dữ liệu nhân sự, khu vực nhập liệu.

Mẫu 2: Layout cụm pod (Cluster/Pod layout)

Đặc điểm sơ đồ: bàn xếp thành các nhóm 4–8 chiếc, thường dạng hoa thị hoặc chữ nhật, cách nhau bởi khoảng trống hoặc lối đi. Trên sơ đồ nhìn như nhiều "hòn đảo" độc lập phân bố trong không gian. Đây là mẫu sơ đồ bố trí phổ biến nhất trong văn phòng startup và tech tại Việt Nam hiện nay. Phù hợp: văn phòng cần cân bằng giữa làm việc nhóm và cá nhân, quy mô 15–100 người.

Mẫu 3: Layout bench dài (Bench layout)

Đặc điểm sơ đồ: các mặt bàn liền nhau tạo thành dải dài (bench), nhiều người ngồi dọc theo hai bên. Trên sơ đồ nhìn như các thanh dài song song phủ gần hết chiều dài phòng, với hành lang đi lại ở hai đầu. Tối ưu hóa diện tích tốt nhất trong tất cả các mẫu. Phù hợp: co-working space, văn phòng cần mật độ cao với ngân sách hạn chế, team sáng tạo cần năng lượng cộng tác cao.

Mẫu 4: Layout chữ U và chữ L (U-shape & L-shape layout)

Đặc điểm sơ đồ: bàn xếp theo hình chữ U hoặc L xung quanh một không gian trung tâm mở – thường dùng cho phòng họp, phòng đào tạo hoặc khu brainstorm. Trên sơ đồ chữ U có ba cạnh bàn với không gian rỗng ở giữa và một cạnh mở về phía người thuyết trình hoặc màn hình. Phù hợp: phòng họp cần tương tác nhiều, phòng đào tạo kiểu workshop, ban lãnh đạo họp thường xuyên.

Mẫu 5: Layout khu phố (Neighborhood layout)

Đặc điểm sơ đồ: không gian được chia thành nhiều "khu phố" nhỏ với ranh giới nhẹ (cây xanh, vách thấp, thay đổi màu thảm), mỗi khu có cụm bàn và không gian cộng tác mini. Trên sơ đồ nhìn thấy rõ các "vùng" khác nhau với ngôn ngữ nội thất riêng trong cùng một sàn mở. Đây là mẫu phổ biến nhất trong văn phòng hybrid hiện đại. Phù hợp: văn phòng 50–200 người, mô hình hybrid, doanh nghiệp muốn cân bằng cộng tác và cá nhân.

Mẫu 6: Layout hỗn hợp (Mixed/Hybrid layout)

Đặc điểm sơ đồ: kết hợp nhiều mẫu trong cùng một sơ đồ – một phần dùng layout cụm pod (cho khu làm việc), một phần dùng bench (cho khu cộng tác), một phần dùng phòng kín (cho khu kế toán và pháp lý). Đây là mẫu phức tạp nhất về thiết kế nhưng thực tế nhất cho doanh nghiệp có nhiều loại công việc khác nhau. Trên sơ đồ cần bảng chú thích rõ ràng để phân biệt các khu vực.

Công Cụ Tạo Sơ Đồ Bố Trí Văn Phòng Làm Việc

Tùy theo nhu cầu và ngân sách, có nhiều công cụ khác nhau để tạo sơ đồ bố trí văn phòng:

Công cụ chuyên nghiệp (dùng cho bản vẽ kỹ thuật đầy đủ)

AutoCAD là phần mềm vẽ kỹ thuật tiêu chuẩn ngành, cho phép tạo sơ đồ bố trí văn phòng với độ chính xác cao và đầy đủ thông tin kỹ thuật. Đây là công cụ mà các đơn vị tư vấn và thiết kế chuyên nghiệp như The City sử dụng. Revit là phần mềm BIM (Building Information Modeling) cho phép tạo mô hình 3D kết hợp với bản vẽ 2D – phù hợp cho dự án lớn cần phối hợp nhiều bộ môn kỹ thuật. SketchUp cho phép tạo phối cảnh 3D từ sơ đồ 2D, giúp khách hàng hình dung không gian thực tế trước khi thi công.

Công cụ online dễ dùng (cho người không chuyên)

Floorplanner.com: công cụ online miễn phí và trả phí cho phép kéo-thả nội thất vào mặt bằng, có thư viện nội thất đa dạng và xuất bản vẽ 2D + phối cảnh 3D. Phù hợp cho doanh nghiệp muốn tự phác thảo ý tưởng trước khi làm việc với chuyên gia. RoomSketcher: tương tự Floorplanner nhưng có giao diện thân thiện hơn và thư viện nội thất nhiều hơn. SmartDraw: mạnh về sơ đồ chức năng và flow diagram, ít mạnh hơn về nội thất chi tiết. Canva: không phải công cụ thiết kế nội thất chuyên dụng nhưng có template sơ đồ văn phòng cơ bản cho phép tạo sơ đồ phân vùng đơn giản nhanh chóng.

Công cụ đơn giản nhất: Giấy và bút

Đừng đánh giá thấp giá trị của phác thảo tay. Khi bắt đầu một dự án bố trí văn phòng, bước đầu tiên thường là vẽ tay phác thảo trên giấy kẻ ô với mỗi ô tương ứng 50cm hoặc 1m trong thực tế. Phương pháp này cho phép thử nghiệm nhiều phương án nhanh chóng mà không cần phần mềm, và thường là cách tốt nhất để brainstorm layout trong giai đoạn khám phá sơ bộ. The City thường bắt đầu mỗi dự án với phác thảo tay để nhanh chóng test nhiều ý tưởng trước khi chuyển sang AutoCAD.

Quy Trình Duyệt Sơ Đồ Bố Trí Văn Phòng Cùng Đơn Vị Tư Vấn

Khi làm việc với đơn vị tư vấn thiết kế nội thất văn phòng, hiểu quy trình duyệt sơ đồ giúp tiết kiệm thời gian và tránh hiểu lầm tốn kém:

Vòng 1: Phương án sơ bộ (Concept Layout)

Đây là bản vẽ đầu tiên đơn vị tư vấn trình bày – thường ở tỷ lệ 1:100, chỉ thể hiện phân vùng chức năng tổng thể và phân bổ diện tích. Mục tiêu của vòng này: thống nhất về phương án tổng thể, không phải về chi tiết. Câu hỏi cần hỏi ở vòng này: Tỷ lệ diện tích phòng họp so với khu làm việc có đúng với nhu cầu không? Vị trí tiếp khách có gần cửa vào đúng không? Khu ồn ào (pantry, khu sales) có cách xa khu tập trung đúng không?

Vòng 2: Phương án chi tiết (Detailed Layout)

Sau khi phương án tổng thể được duyệt, đơn vị tư vấn triển khai sơ đồ bố trí nội thất chi tiết tỷ lệ 1:50 với vị trí chính xác của từng món đồ. Đây là vòng quan trọng nhất – mọi thay đổi sau giai đoạn này đều tốn kém hơn. Câu hỏi cần hỏi: Khoảng cách giữa các bàn có đúng tiêu chuẩn không? Số lượng nội thất có khớp với danh sách đặt mua không? Tất cả ổ điện có đủ gần chỗ ngồi không? Lối thoát hiểm có thông thoáng không?

Vòng 3: Sơ đồ phối hợp kỹ thuật (Coordination Layout)

Bản vẽ này phối hợp vị trí nội thất với vị trí điện, mạng, điều hòa và đèn chiếu sáng. Đây là bản vẽ làm việc giữa nhà thiết kế nội thất và nhà thầu MEP (Mechanical, Electrical, Plumbing). Doanh nghiệp cần xem xét bản vẽ này để đảm bảo: không có xung đột giữa nội thất và hạ tầng kỹ thuật (ví dụ tủ cao che mất đầu phun nước PCCC); mỗi chỗ ngồi có đủ điểm điện; mỗi phòng họp có đầy đủ kết nối kỹ thuật cần thiết.

Vòng 4: Bản vẽ hoàn công và nghiệm thu

Sau khi thi công và lắp đặt hoàn thành, đơn vị tư vấn cung cấp bản vẽ hoàn công (as-built drawing) – phản ánh chính xác những gì đã được thực hiện, bao gồm mọi thay đổi so với bản vẽ thiết kế ban đầu. Đây là tài liệu quan trọng để lưu trữ và tham chiếu khi cần cải tạo hoặc mở rộng sau này.

Những Dấu Hiệu Của Sơ Đồ Bố Trí Văn Phòng Chất Lượng Tốt

Khi nhận sơ đồ bố trí văn phòng từ đơn vị tư vấn, đây là các tiêu chí để đánh giá chất lượng của bản vẽ:

Về mặt kỹ thuật

• Có tỷ lệ rõ ràng và thanh tỷ lệ (scale bar) để đo đạc
• Có mũi tên hướng Bắc hoặc hướng mặt tiền
• Có bảng chú thích giải thích tất cả ký hiệu
• Tất cả kích thước quan trọng được ghi số rõ ràng (không phải chỉ đọc từ tỷ lệ)
• Có đánh số phòng/khu vực để dễ tham chiếu trong thảo luận
• Phiên bản và ngày vẽ được ghi rõ ở khung tên (title block)

Về mặt nội dung

• Thể hiện đầy đủ tất cả nội thất với kích thước đúng tỷ lệ
• Có vị trí ổ điện, điểm mạng và đầu ra điều hòa
• Phân biệt rõ tường cứng (solid line) và vách ngăn di động (dashed line)
• Có ghi chú về vật liệu sàn khác nhau ở các khu vực (nếu có)
• Thể hiện hướng mở của tất cả các cửa

Về mặt thực tiễn

• Dễ đọc và hiểu được bởi người không chuyên về kỹ thuật
• Có thể in ra giấy A3 hoặc A2 vẫn đọc được rõ ràng
• File được cung cấp ở cả định dạng PDF (để xem) và DWG/DXF (để chỉnh sửa)
• Bản vẽ phù hợp và đồng bộ với danh sách nội thất đặt mua

The City Tư Vấn Và Triển Khai Sơ Đồ Bố Trí Văn Phòng Như Thế Nào

Mỗi dự án tại The City bắt đầu bằng một sơ đồ – nhưng không phải sơ đồ bố trí nội thất. Chúng tôi bắt đầu bằng sơ đồ cộng tác: ai cần gần ai, thông tin di chuyển theo hướng nào, và những khoảnh khắc kết nối nào cần được tạo điều kiện bởi không gian vật lý.

Từ sơ đồ cộng tác đó, chúng tôi phát triển sơ đồ phân vùng, sau đó sơ đồ nội thất chi tiết, rồi sơ đồ phối hợp kỹ thuật – tất cả trong một quy trình liên tục với sự tham gia và phê duyệt của khách hàng ở từng bước. Kết quả: bản vẽ cuối cùng không chỉ là bản thiết kế đúng về kỹ thuật mà còn là bản kế hoạch cộng đồng – phản ánh chính xác cách tổ chức muốn vận hành trong không gian đó.

The City cung cấp đầy đủ 5 loại sơ đồ cho mỗi dự án: zoning plan, furniture layout, circulation diagram, acoustic zoning và technical services plan. Tất cả được vẽ bằng AutoCAD và xuất sang PDF, kèm theo phối cảnh 3D để khách hàng hình dung chính xác không gian thực tế trước khi ký hợp đồng thi công.

Câu Hỏi Thường Gặp Về Sơ Đồ Bố Trí Văn Phòng

Có cần thuê kiến trúc sư để vẽ sơ đồ bố trí văn phòng không?

Không nhất thiết phải là kiến trúc sư – nhà thiết kế nội thất chuyên về thương mại (commercial interior designer) hoặc chuyên gia tư vấn không gian làm việc (workplace consultant) như The City đủ năng lực và thường phù hợp hơn cho dự án nội thất văn phòng. Kiến trúc sư bắt buộc khi có thay đổi kết cấu (phá/xây tường chịu lực, thay đổi kết cấu sàn). Với dự án chỉ liên quan đến bố trí nội thất và cải tạo nhẹ, đơn vị tư vấn nội thất thương mại là lựa chọn phù hợp và kinh tế hơn.

Sơ đồ bố trí văn phòng và bản vẽ xin phép có khác nhau không?

Khác hoàn toàn. Bản vẽ xin phép (construction permit drawings) là bộ hồ sơ kỹ thuật đầy đủ nộp cho cơ quan chức năng để xin phép xây dựng hoặc cải tạo – thường do kiến trúc sư có chứng chỉ hành nghề ký tên. Sơ đồ bố trí văn phòng là bản vẽ nội thất và tổ chức không gian phục vụ thiết kế và thi công nội thất – không cần cơ quan chức năng phê duyệt (trừ khi có thay đổi kết cấu). Đối với phần lớn dự án bố trí văn phòng trong không gian thuê sẵn, không cần bản vẽ xin phép mà chỉ cần sơ đồ bố trí và bản vẽ thi công nội thất.

Mất bao lâu để có sơ đồ bố trí văn phòng hoàn chỉnh?

Phụ thuộc vào độ phức tạp và quy mô. Sơ đồ phân vùng sơ bộ cho văn phòng 20–30 người: 3–5 ngày làm việc. Sơ đồ nội thất chi tiết sau khi duyệt phương án: 5–10 ngày. Toàn bộ bộ sơ đồ (5 loại) cho dự án phức tạp 100+ người: 3–4 tuần. Thêm thời gian cho các vòng phê duyệt và chỉnh sửa – thường 1–2 vòng revise cho mỗi loại sơ đồ. The City cam kết timeline cụ thể và mỗi dự án đều có lịch review rõ ràng từ đầu.

Sơ Đồ Bố Trí Đúng – Nền Tảng Cho Văn Phòng Hoạt Động Đúng

Một sơ đồ bố trí văn phòng làm việc tốt không chỉ là bản vẽ đẹp – đó là bản kế hoạch ngăn ngừa sai lầm tốn kém, tạo ngôn ngữ chung cho mọi người liên quan, và đảm bảo văn phòng thực tế sẽ phục vụ đúng cách con người làm việc trong đó. Đầu tư thời gian vào sơ đồ trước khi đầu tư tiền vào nội thất và thi công luôn có ROI dương.

The City không chỉ vẽ sơ đồ đẹp – chúng tôi thiết kế sơ đồ phản ánh cách tổ chức của bạn hoạt động và văn hóa bạn muốn xây dựng. Mỗi đường vẽ đều có lý do; mỗi khoảng cách đều được tính toán; và mỗi phương án đều được kiểm tra qua lăng kính của người thực sự sẽ làm việc trong không gian đó.
